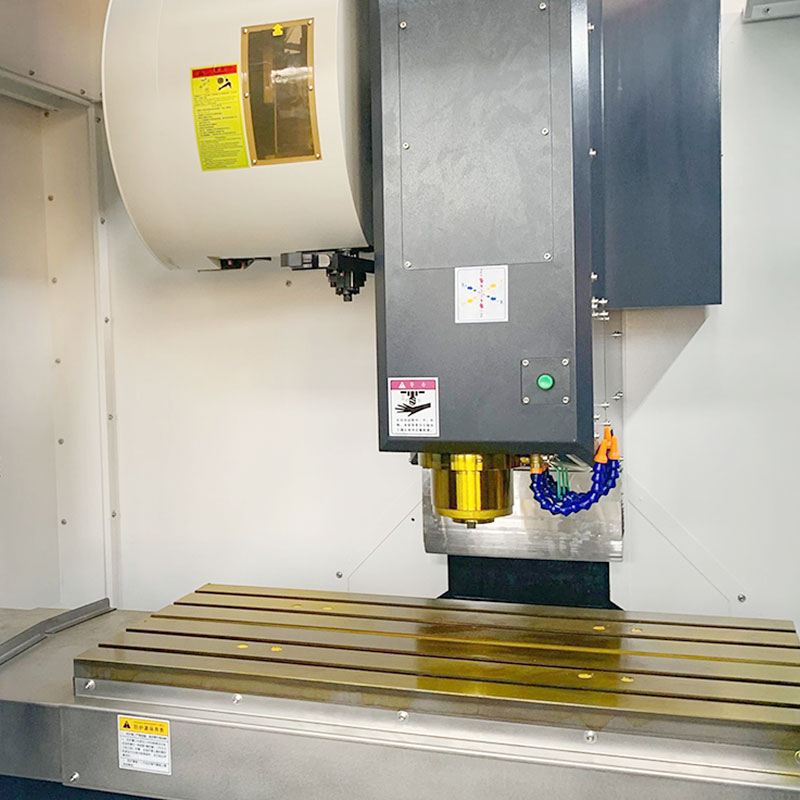

加工中心采用立式框架布局,立柱固定在床身上,主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。
機床用途

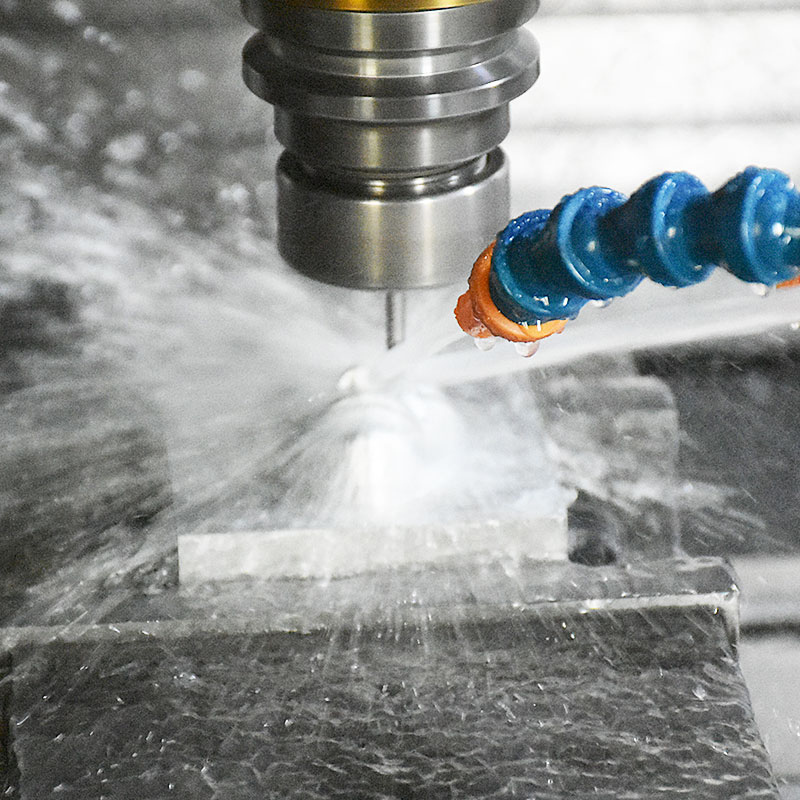

本機床是適用于機械加工及模具制造領域的立式加工中心,能適應從粗加工到精加工的加工要求,可完成銑、鉆、攻、鏜等多種工序。

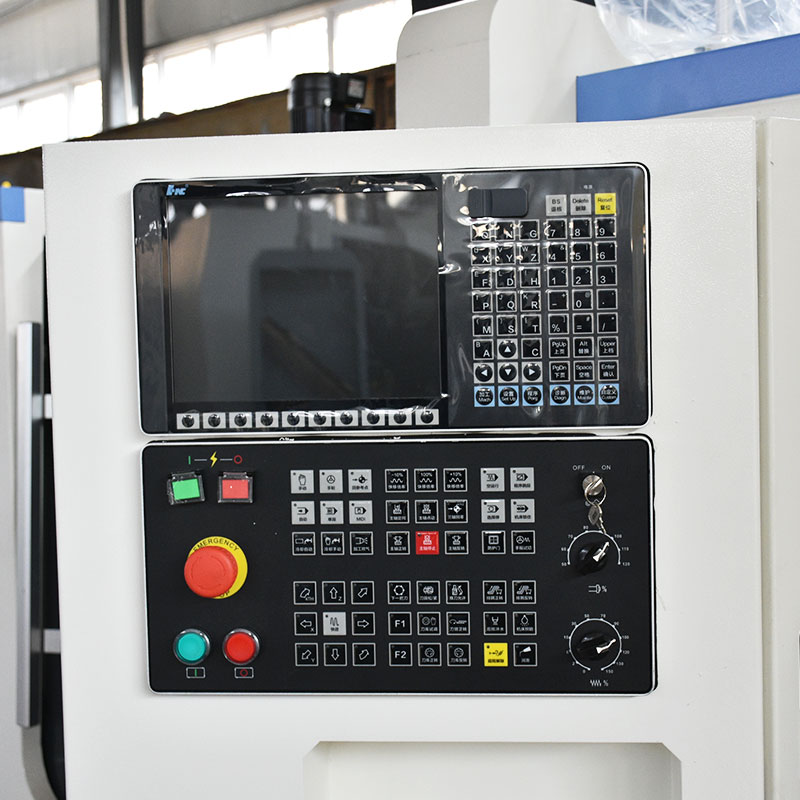

主要結構特點
●機身及主要構件均為高強度鑄鐵金相組織穩定,確保機床長期使用的穩定性;
●立柱底部為A字型橋跨式結構,結合大箱體底座,大幅度減輕重切削時機身的振動;

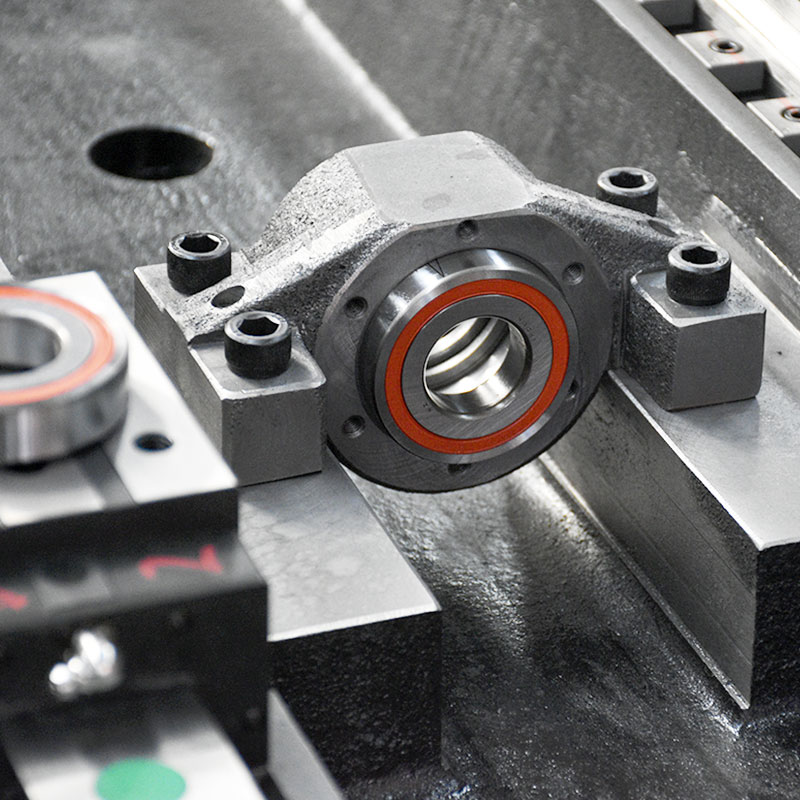

●預拉伸精密滾珠絲杠傳動;
●高速、高精度、高剛性主軸單元;
●油水分離式設計;
●間歇式自動潤滑;
●氣動松、拉刀系統
技術參數

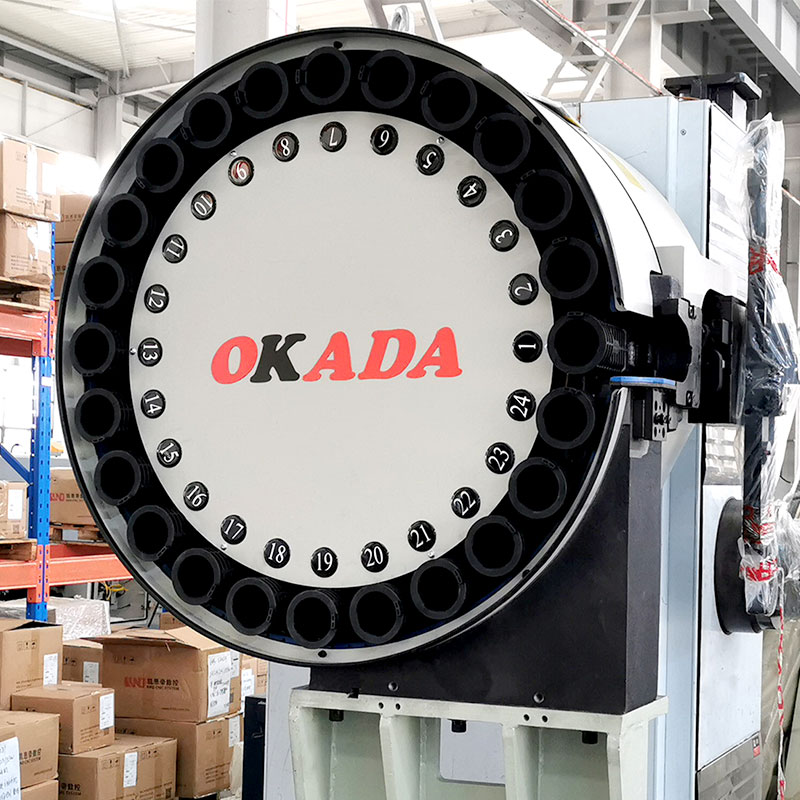

項 目 | 單位 | VMC1370加工中心(硬軌) | |
行程 | X軸行程 | mm | 1300 |
Y軸行程 | mm | 700 | |
Z軸行程 | mm | 700 | |
工作臺 | 工作臺尺寸 | mm | 1400×700 |
工作臺最大承重 | kg | 800 | |
T型槽(槽數×寬度×間距) | mm | 5-18-125 | |
主軸 | 主軸錐孔 | BT50 | |
主軸功率 | kW | 15 | |
主軸最高轉速 | rpm | 8000 | |
進給 | 快速移動(X/Y) | mm/min | 10000 |
快速移動(Z) | mm/min | 8000 | |
切削進給 | mm/min | 1-5000 | |
進給電機 | NM | 25/25/25 | |
主軸距離 | 主軸鼻端至工作臺面距離 | mm | 150-850 |
主軸中心至立柱導軌面距離 | mm | 780 | |
刀具 | 最大刀具直徑 | mm | Φ100/Φ150 |
最大刀具長度 | mm | 300 | |
最大刀具重量 | kg | 12 | |
精度 | 定位精度 | mm | ±0.01 |
重復定位精度 | mm | ±0.0075 | |
機床重量(約) | kg | 9800 | |
外形尺寸 | mm | 3400×2480×2960 |
